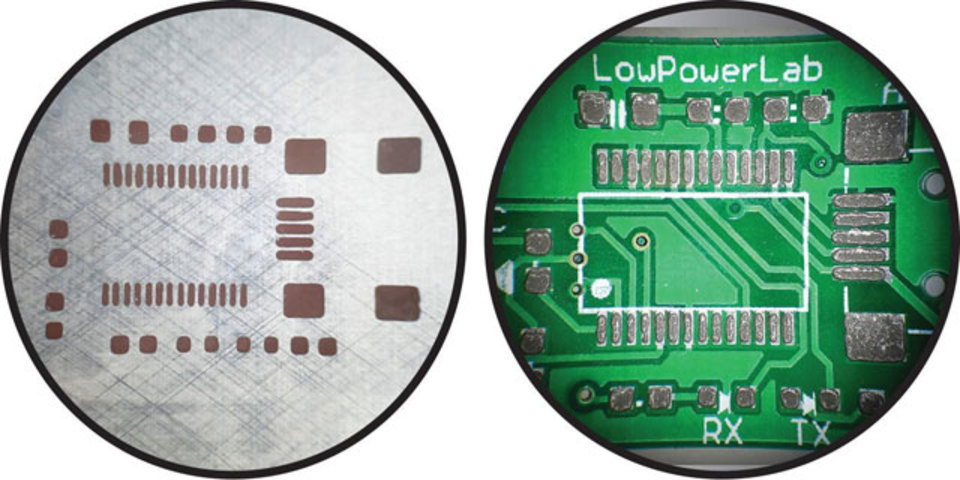

ドクペ缶でハンダ付けステンシルを自作しよう

ドクペ缶でハンダ付けステンシルを自作しよう



Popular Science:私たちの身の回りには電気製品で溢れていますが、それらを動かすプリント基板には様々な電子部品がくっついています。つまり、エレクトロニクスの進化を次のレベルへと高めるためには、プリントされた回路上に小さな小さな構成要素を接合(ハンダ付け)する技術の向上が必要不可欠なのです。

しかしながら、ステンシルなしで適用されたハンダ用ペーストだと、漏れ出てショートを引き起こし、燃えてしまう場合があります。

システムエンジニアのFelix Rusuは、ソーダ缶を素材に、頑丈なハンダ付けステンシルを作るとてもシンプルなプロセスを考案しました。購入すると高価なステンシルですが、もう注文する必要はないかもしれません。


時間:約30分/コスト:20ドル/難易度:★★★★☆


それでは実際にやってみましょう。





  1. ソーダ缶の先端を切り落とし、円筒を縦にカットし、開きます。アイロンで1分間、平らにしたメタル部を暖めてください。アセトンで内側と外側のコーティングを摩擦します。

  2. コンピュータ上で、ステンシルデザインのドットが白なのか、全て黒なのか確認してください。OHPシートなどの透明シートにトナーでレーザープリントを施し、アルミニウムシートに接合させるためにカットします。

  3. プリント表面をアルミニウムの下に付箋紙で接着し、折り重ねた1片の紙の間に挟みこみます。1分間それにアイロンをかけて、水の中で浸して、すべての紙から皮をむいてください。

  4. 隙間や穴が開いてしまった場合、油性マジックで埋めてください。ステンシル部分を除き、アルミニウムをクリアテープですべてカバーします。またトナーは次のステップで酸が取り除きます。

  5. 2分間は塩酸に、そして6分間は過酸化水素にステンシルを浸してください。酸がステンシルの穴をエッチング(侵食)します。反応を止めるために水の中でよく濯いでください。



Build A DIY Soldering Stencil Out Of A Soda Can |POPSCI

Erin Brodwin(訳:鈴木達郎)
